概述 ：

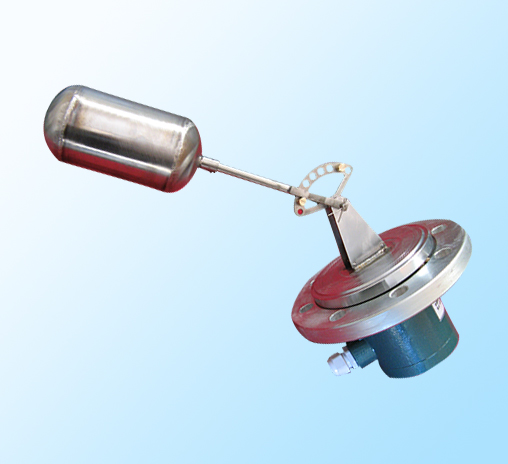

UQK系列浮球液位控制器適用于工業生產過程敞開或承壓容器內液位的控制。當液位處于高限或低限時，開關動作發出警報信號或控制泵、閥的開閉。新設計UQKJ系列帶自檢式液位控制器，可在設備運行狀態下，對控制器及系統進行檢測，以確?？刂破骷跋到y(tǒng)安全運行。
工作原理 ：
浮球液位控制器由兩個互不相通的測量部分和輸出部分組成。當被測液位發生變化時，浮球隨之變化，從而使端部磁鋼上、下擺動。根據磁鋼性相斥原理，使安裝在外殼內的磁鋼反向擺動，使動觸點在靜觸頭1-1與2-2間接通或斷開。UQKJ型帶自檢式，當板動檢測手柄時，使浮球液位到達動作位置，切換一次，以檢測控制器及系統是否正常。
?技術參數
●工作壓力：4.0MPa 標準型 ●注：UQKJ系列對應于UQK系列
6.4MPa特殊型 出線口：M20×1.5（內）
●工作溫度：-40～150℃ ●防爆標志、合格證號碼：
防爆形式 | 防爆標至志 | 合格證號 |
隔爆型 | dⅡBT4 | 8050801 |
●介質密度：≥0.4g/c m3
●觸點容量：220V AC/DC 1A
●材質：接液部分1Cr18Ni9Ti
防爆外殼ZL102靜電噴涂
●連接法蘭：JB/T82.2-94凸面法蘭
PN按所選壓力等級
UQK(J)-04 DN40
其它型號 DN80
?型號規格
型 號 | 型號（帶自檢式） | 動作界限 | 調整方式 | 安裝方式 | 備注 |
UQK-01 | UQKJ-01 | 10 | 不可調 | 水平 | |
UQK-01N | UQKJ-01N | 60 | 不可調 | 水平 | 高粘度介質 |
UQK-01T | UQKJ-01T | 40 | 可調 | 垂直 | 側面無法安裝 |
UQK-02 | UQKJ-02 | 25～550 | 有級可調 | 水平 | |
UQK-03 | UQKJ-03 | 8～1000 | 無級可調 | 垂直 | |
UQK-04 | UQKJ-04 | 8 | 不可調 | 外側裝水平 | 可 拆 |
?訂貨須知
●型號規格 ●工作溫度
●工作壓力 ●介質密度
